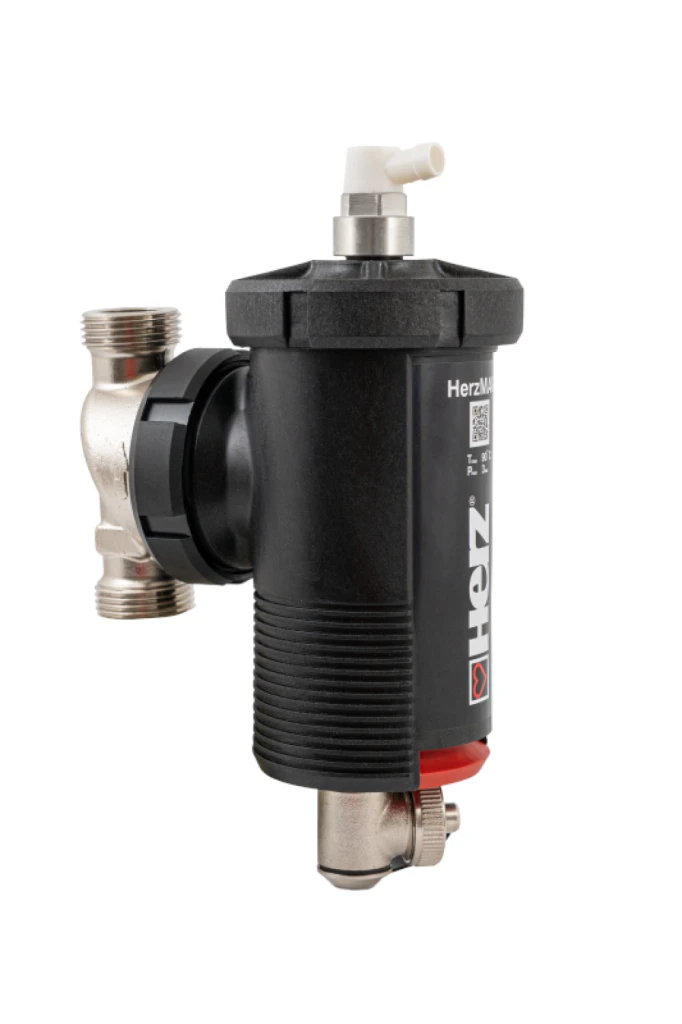

Filtru antimagnetita HERZ HERZMAG 3/4'' 1130102

Filtru antimagnetită HERZ HERZMAG | Conexiune 3/4 inch | Cod produs: 1,1301 02 Filtrul antimagnetită HERZ HERZMAG (cod 1,1301 02) este un dispozitiv de protecție hidraulică de înaltă eficiență, proiectat pentru instalarea în circuitele închise de încălzire rezidențiale. Rolul său critic este de a capta și reține impuritățile feroase (magnetita sau rugina negru de carbon) și particulele non-magnetice (nisip, urme de sudură, calcar) suspendate în agentul termic, înainte ca acestea să ajungă în ech ...

Filtru antimagnetită HERZ HERZMAG | Conexiune 3/4 inch | Cod produs: 1,1301 02 Filtrul antimagnetită HERZ HERZMAG (cod 1,1301 02) este un dispozitiv de protecție hidraulică de înaltă eficiență, proiectat pentru instalarea în circuitele închise de încălzire rezidențiale. Rolul său critic este de a capta și reține impuritățile feroase (magnetita sau rugina negru de carbon) și particulele non-magnetice (nisip, urme de sudură, calcar) suspendate în agentul termic, înainte ca acestea să ajungă în echipamentele sensibile ale instalației. Oxidul de fier se formează în timp prin coroziunea componentelor metalice din calorifere și țevi. Dacă nu este eliminat, acest nămol magnetic se depune în interiorul schimbătoarelor de căldură secundare ale centralelor în condensație sau în interiorul pompelor de circulație electronice cu magnet permanent, ducând la blocarea pompelor, scăderea transferului termic, zgomote în instalație și creșterea consumului de gaz sau electricitate. Caracteristici tehnice și avantaje constructive Tehnologie de filtrare duală (Ciclon + Magnet): Aparatul utilizează un principiu combinat de curățare. Apa intră în corpul filtrului și este direcționată într-o mișcare circulară (efect ciclonic), forcing particulele grele non-magnetice să cadă la baza paharului de colectare. În centrul acestui flux se află un cartuș magnetic detașabil din neodim de mare putere, care atrage și fixează instantaneu toate micro-particulele feroase. Corp compact din tehnopolimer premium: Carcasa filtrului este realizată din materiale compozite avansate (poliamidă armată cu fibră de sticlă), rezistente la coroziune chimică, temperaturi înalte și presiuni de lucru specifice rețelelor termice. Plasticul special utilizat previne zgomotele de cavitație. Conexiuni flexibile de 3/4 inch: Echipat cu racorduri cu filet de 3/4 inch (DN 20), dimensiunea standard pentru majoritatea centralelor termice de apartament sau de vilă (cu puteri de până la 24 - 32 kW). Robinet de golire integrat: La baza paharului de colectare este prevăzut un robinet de purjare din alamă. Acesta permite curățarea rapidă a filtrului și evacuarea nămolului acumulat fără a fi necesară demontarea completă a aparatului. Parametri funcționali de lucru Presiune maximă de lucru: 3 bar (presiunea standard de siguranță pentru circuitele de încălzire rezidențiale). Temperatură maximă de lucru: 90 de grade Celsius (compatibil cu sisteme de încălzire prin radiatoare cu temperatură înaltă sau sisteme de pardoseală). Mediu de lucru: Apă curată sau amestec de apă cu glicol (antigel) în concentrație maximă de 30% pentru protecție la îngheț. Reguli obligatorii de instalare și poziționare Montajul pe returul general (MANDATORIU): Filtrul HERZMAG trebuie instalat obligatoriu pe conducta de retur a instalației de încălzire, în imediata apropiere a centralei termice sau a pompei de căldură, înainte ca apa să intre în aparat. Scopul este de a curăța agentul termic ce revine din calorifere, protejând pompa și schimbătorul principal de căldură împotriva mizeriei acumulate în rețea. Direcția corectă a fluxului: Pe corpul filtrului sunt turnate săgeți indicatoare care arată sensul de circulație al apei. Apa provenită din calorifere trebuie să intre prin racordul din spatele săgeții și să iasă spre centrală prin racordul din vârful săgeții. Montajul invers anulează efectul ciclonic și reduce capacitatea de filtrare. Orientarea spațială a corpului: Datorită designului flexibil al racordului rotativ, filtrul poate fi instalat atât pe conducte orizontale, cât și pe conducte verticale. Condiția absolută este ca paharul de colectare (partea cilindrică inferioară) să fie orientat întotdeauna vertical, în jos. Acest lucru asigură decantarea gravitațională corectă a particulelor non-magnetice către robinetul de purjare. Montarea robineților de separare: Este strict recomandată instalarea unui robinet cu sferă înainte de filtru și a altuia după filtru (sau utilizarea robineților din pachet, dacă modelul îi include). Acești robineți permit izolarea hidraulică a filtrului în timpul operațiunilor de mentenanță profundă, eliminând necesitatea golirii apei din întreaga casă. Procedura obligatorie de curățare și mentenanță Curățarea filtrului se efectuează o dată la finalul fazei de umplere și punere în funcțiune a instalației, apoi de minimum două ori pe an (la începutul sezonului de frig și la finalul acestuia). Pașii tehnici sunt următorii: Se oprește centrala termică din butonul de alimentare și se scoate din priză pentru a opri pompa de circulație. Se închid robineții de izolare situați înainte și după filtrul HERZMAG. Se extrage complet miezul magnetic (tija centrală) din locașul său superior. Această etapă este critică: prin scoaterea magnetului, particulele feroase atrase pe pereții interiori ai paharului își pierd aderența și cad pe fundul filtrului. Dacă se deschide robinetul de golire cu magnetul lăsat în interior, impuritățile nu vor putea fi evacuate deoarece rămân lipite de forța magnetică. Se plasează un recipient de colectare sub robinetul de purjare inferior sau se conectează un furtun flexibil spre o scurgere. Se deschide robinetul de purjare de la bază. Mizeria, nămolul negru și particulele decantate vor fi evacuate sub presiunea reziduală. Se pot deschide parțial, pentru o secundă, robineții de izolare pentru a spăla interiorul cu un jet scurt de apă din instalație. Se închide robinetul de purjare, se reintroduce tija magnetică în locașul ei, se redeschid robineții de izolare și se verifică presiunea din centrală (completându-se cu apă până la 1.2 - 1.5 bar dacă a scăzut în timpul purjării).
